Led顯示屏逐點校正系統有哪兩種校正模式？各有什么區別？

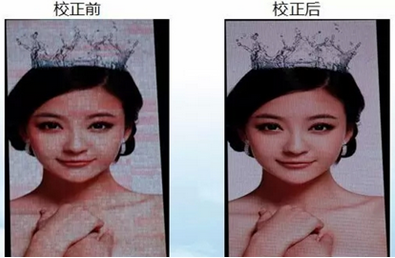

逐點校正是一項用于提升LED顯示屏亮色均勻度和色彩保真度的技術，即通過對LED顯示屏上的每個像素（或每一個基色子像素）區域的亮度（和色度）數據進行采集，給出每個基色子像素的校正系數或每個像素的校正系數矩陣，將其反饋給顯示屏的控制系統，由控制系統應用校正系數，實現對每個像素（或每一個基色子像素）的差異性驅動，讓LED顯示屏的畫面純凈細膩，色彩得到真實還原。

逐點校正系統具體應用場合分為兩種：?jiǎn)蜗潴w逐點校正，在生產線上進行逐箱校正，保證出廠的每個箱體達到高度的均勻性；現場大屏逐點校正，在大屏顯示現場選擇合適的觀看地點進行現場校正，保證顯示屏在現場觀測位置達到高度的均勻性。

逐點校正系統可分為逐點色度校正與亮度校正，區別如下：

亮度、色度是人眼的一種主觀感覺，當LED的光譜曲線或者說工作主波長不同時，人眼的亮度和色度感覺會同時發生變化。

通常情況下的亮度校正是LED發光強度的校正。在目前，由于某些校正儀器缺乏良好的色彩分辨能力，并不能精確測量到這種光譜上的差異，因此只能進行發光強度上的測量而不能精確測量其色度偏差。而色度校正是指那些具備色彩分辨能力強的測光儀器的校正方式，它能夠較為準確的測量得到LED的亮度、色度值。

那么什么時候可以使用亮度校正而什么時候必須使用色度校正呢？對于那些選用工作主波長偏差在5nm內的同一批次LED的顯示屏，亮度校正和色度校正的區別并不大。而對于那些混入了不同批次LED的顯示屏，或者使用主波長偏差比較大的LED的顯示屏，就有必要進行色度校正。

區別一：

色度和亮度校正可以解決LED芯片波長不均勻性和芯片使用衰減造成的臟屏和花屏現象，校正后亮度損失較?。涣炼刃Ｕ皇前鸭t、綠、藍三色的亮度向亮度最低的數值找齊，校正后亮度損失較大。

區別二：

逐點色度校正系統在測量LED單元板上每個像素時須將每個像素在CCD上成像拍成8*8個像素點，測量和校正目標精度必須滿足十進制小數點后4位或2進制14位（16384），用來計算和校正控制精度要求高；亮度校正只需要把每個像素點的亮度拍清楚就可以，不需要將每個像素的分辨率拍成8*8個像素點。

區別三：

逐點色度校正中需要測量紅、綠、藍、白四種顏色色坐標，因此校正過程中除了工業級CCD之外還必須使用精度級別夠高的專業照度色度計；亮度校正不需要測量紅、綠、藍、白四種顏色的色坐標，因此在校正過程中不需要使用照度色度計，只需要一臺單反相機或者工業CCD即可。

區別四：

只有達到14位架構設計的接收卡才能夠保存校正目標和校正系數小數點后4位的數據，這是低灰和低亮校正效果的必要保證；10位或12位構架設計的接收卡可以保證中高灰的色度校正效果，但低灰和低亮?xí)r色度校正顯示效果不好。

區別五：

逐點色度校正要求LED接收卡在GAMMA設置成1的時接收卡的灰度測試必須滿足線性顯示，14位構架系統的1起灰是自然生成的，算法可保證低灰段線性特性；10位普通控制系統低灰段需要上位機軟件做非線性處理，才能產生信號，這樣會造成低灰色度校正時色彩失真。
