LED顯示屏是一個較大的電子設備，良好的配電設備是系統實現可靠工作的重要條件之一。LED顯示屏由大量開關電源供電，容性負載，在屏體啟動時，瞬間電流極大，易對電網形成沖擊，造成用電設備的損壞，故對于功率超過20KW的顯示屏，應配備帶分布逐級上電功能的配電柜。

       現在的LED顯示屏動輒十幾平米，大的幾十上百平米，整屏功率比較大。對于如此大功率的用電器在使用的安全性上是不容馬虎的，隨時都可能因?yàn)槔讚?、過載造成短路、燒屏、火災等重大安全事故。如果僅僅因?yàn)橐粋€(gè)小小的配電柜問題導致上百萬的LED顯示屏出現故障實在是因小失大。而且一些客戶找市場上面的電工人員，根據用電量去定制配電柜。在定制過程中，要去找專業的電工人員當面溝通技術事宜，生怕出現遺漏造成安裝麻煩，浪費了大量的時間和精力。

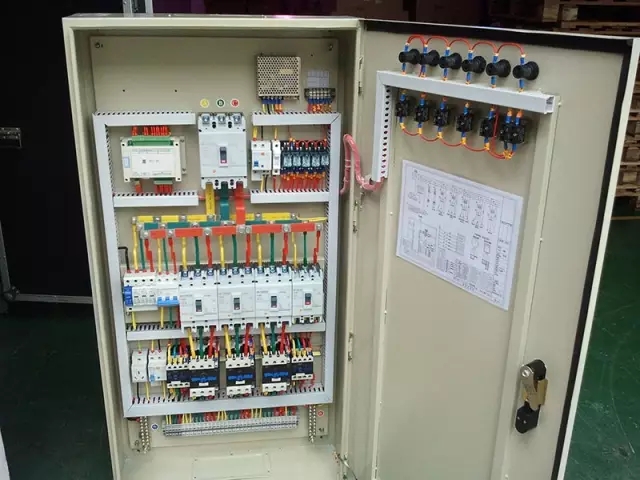

　　LED顯示屏配電柜的作用是配電控制將電能分配到各個負荷部位，及在電路短路、過載和漏電時進行斷電保護。主要給LED屏體供電，其支持AC380V電源輸入，空氣開關保護，支持220V的電源輸出，機箱采用特殊設計，防止了漏電的可能，使用更加安全，具有電源指示燈指示。

LED顯示屏常用的配電柜有哪幾種?

　　配電設備采用交流三相五線制，LED顯示屏配電柜是將三相分成三路相零電壓供顯示屏使用，可以在控制室遠程控制配電設備，開關LED顯示屏。

　　那么LED顯示屏常用的配電柜有哪幾種呢?LED顯示屏廠家一般所用到的配電柜可按以下種類來分：

　　1、按上電功能來分的話可以分為 PLC 可編程控制柜(PLC 遠程上電智能配電柜) 、多功能卡 智能配電柜、定時型配電柜(微電腦時控配電柜)、手動上電配電柜、按鈕上電配電柜、航 空箱流動配電柜等種類;

　　2、按配電柜性質來分的話可以分為室內(戶內)掛墻式型、室內(戶內)落地式型、室外 (戶外)防水掛墻式、室外(戶外)防水落地型等種類;

　　3、按配電柜材質可分為不銹鋼型、冷軋鋼板型、鐵皮型、鋁合金壓鑄型、塑殼型等種類。 以上這幾種是 LED顯示屏客戶常用到的配電柜，當然也有一些顯示屏用到特殊型的配電柜， 客戶可根據 LED 顯示屏具體使用環境，對配電柜進行具體設計。

正確選用LED全彩顯示屏配電柜的10個方面：

　　1.配電柜箱體尺寸大小：

　　全彩LED顯示屏功率不同，所用到的配電柜尺寸也不同，準確的配電箱尺寸能夠節省安裝空間以及控制成本。

　　2.配電箱的功率和路數：

　　用戶可根據不同面積的顯示屏選擇功率配置回路數，可以定做0-250KW。

　　3.配電柜箱體的操作性：

　　LED顯示屏的施工特點——出線線路多、強弱電集中，產品的設計是經過多年的LED顯示屏工程實踐經驗總結結果，充分考慮到LED顯示屏工程實踐經驗結果，充分考慮到LED顯示屏項目的施工特點，充分考慮到實際工程的特殊需要。選擇操作簡單，安裝方便的產品;進出線接頭均預留好，現場施工快捷方便，可以節約現場施工時間。

　　4.配電柜箱體的專業性：

　　產品嚴格按照國家及行業標準設計制作，工藝美觀，安全可靠，大大提高了與配套設備的檔次。

　　5.配電柜箱體的經濟性：

　　設計中充分考慮到現場施工、布線的經濟性，恰當有效地使用電器材料;

　　6.LED顯示屏的用電特點：

　　充分考慮全彩LED顯示屏的用電特點，例如沖擊電流偏大，配電箱能夠有效減輕負載，采用多段分區供電方式;

　　7.配電箱箱體類型：

　　可根據LED顯示屏安裝環境選擇不同材質、不同類型的配電箱(柜)，LED戶外屏安裝的配電控制箱(柜)，其外殼應具有防塵、防雨和防觸電保護功能，防護等級不應低于IP43，在箱(柜)底的最低部位應有滲水導出口。

　　8.配電箱控制方式：

　　LED顯示屏配電柜控制方式具有多樣化，可以使用PLC、多功能卡系統、微電腦時控開關、按鈕上電、手動就地控制等方式。

　　9.配電柜的防雷裝置：

　　LED顯示屏是比較昂貴商品，所以一般LED顯示屏廠家都會考慮顯示屏應用安全性，因此會考慮到給配電箱安裝防雷裝置，選擇合適的防雷器，解決了供電設備在室外遇雷電的干擾問題。

　　10.配電柜內部元器件品牌：

　　為充分考慮配電箱可靠性，配電箱產品內部主要元器件品牌的選擇影響顯示屏供電系統，采用知名品牌，性能可靠，是顯示屏可靠供電的有力保障，選材選料均按電器配電相關標準。LED顯示屏規格多變，配電柜需求也不同，根據項目客戶要求設計制做，由專業的工程師根據具體工程特點，設計出最適用的配電設置，以有效提高工程的整體效率。

配電柜的安裝

　　安裝前，控制間內環境應具備條件，所有的內裝飾施工已完成，室內潔凈安全。

　　A配電柜安裝固定：

　?、倥潆姽襁\(yùn)到現場后，組織開箱檢查，檢查有無變形、掉漆現象，儀表部件是否齊全，備品備件、說明書等有無缺損，并做好開箱記錄。

　?、诟鶕?jù)施工圖的布置，按順序?qū)㈤_關柜放在基礎型鋼上。成列柜就位后，先找正兩端的柜，再在柜下至上三分之二高的位置繃上小線，逐臺找正，以柜面為標準。找正時采用0.5mm墊片進行調整，每處墊片最多不能超過三片。

　?、劬臀徽艺螅垂窆潭菘壮叽邕M(jìn)行固定，柜體與柜體、柜體與側擋板均用鍍鋅螺絲連接。高、低壓開關柜與預留角鋼進行牢固焊接，電纜夾層上空明露部分用花紋鋼板滿鋪，柜前、柜后均用1200mm×10mm(寬×厚)絕緣滿鋪。

?、荛_關柜其相鄰兩柜頂部水平度偏差不大于2mm，全部柜頂部水平偏差不大于5mm，其相鄰兩柜邊不平度不大于1mm，全部柜面不平度不大于5mm，柜間接縫不大于2mm。

　?、菰O(shè)備定位后，對內部緊固件再次緊固及檢查，尤其是導體連接端頭處。柜內接線完畢，用吸塵器清除柜內雜物，保持設備內外清潔，準確標識設備位號、回路號。

　　配電柜安裝完成后，安裝柜上方的的橋架。配電柜進出電纜開孔位置由供貨方按尺寸預留。電纜敷設完成后封閉。橋架與柜內接地母排用專用接地線可靠接地。橋架與配電箱(柜)連接處采用橡膠板連接，以保護導線和電纜，橋架與配電柜連接。

　　B:二次回路接線：配電柜在出廠前應完成柜內二次回路接線及相關檢測試驗。配電柜設備到現場后，要在甲方現場工程師和監理的監督指導下及時組織驗收，相關技術文件要齊全，配電柜包裝及密封良好，各元件齊全完好，接線可靠。配電柜安裝固定后，要逐臺對配電柜的二次接線回路進行絕緣測試，測試使用500V等級絕緣測試儀表，測試結果要求大于1MΩ。所有二次回路控制線或電纜均采用多股軟銅線，接線端子采用規格合適的接線端子在燙錫后使用專用壓接鉗壓接，燙錫時應采用中性焊劑。

　　C:交接試驗配電柜的交接試驗詳見后述調試和送電部分。

　　D:其它要求

　?、俪閷鲜介_關柜安裝還要符合下列要求：

　　a、抽屜推拉靈活輕便，無卡阻、碰撞現象;

　　b、動觸頭與靜觸頭的中心線一致，觸頭接觸緊密;

　　c、抽屜的機械聯鎖或電氣聯鎖裝置動作正確可靠，保證斷路器分閘后，隔離觸頭才能分開;

　　d、抽屜與柜體間的接地觸頭接觸緊密;當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時程序相反。

　?、谂潆姽穸位芈方^緣檢測前，仔細核對設計圖紙，柜內的易損元件應事先拆卸。

　?、叟潆姽竦陌惭b過程中應保證漆層完整，無損傷，柜內照明齊全。

　　④變電室內設備外殼均需良好接地

配電柜電源線顏色使用規定

　　根據國家標準(GB681)規定，為便于識別成套裝置中各種導線的作用和類別，明確規定各類導線的顏色標志如下：

　　1、黑色——裝置和設備的內部布線;

　　2、棕色——直流電路的正極;

　　3、紅色——交流三相電路的第三相;

　　——半導體三極管的集電極;

　　——半導體二極管、整流二極管、晶閘管的陰極;

　　4、黃色——交流三相電路的第一相

　　——半導體三極管的基極;

　　——晶閘管和雙向晶閘管的門極;

　　5、綠色——交流三相電路的第二相;

　　6、藍色——直流電路的負極;

　　——半導體三極管的發射極;

　　——半導體二極管、整流二極管、晶閘管的陽極;

　　7、淡藍色——交流三相電路的零線或中性線;

　　——直流電路的接地中間線;

　　8、白色——雙向晶閘管的主電極;

　　——無指定用色的半導體電路;

　　9、黃綠雙色——安全用的接地線;

　　10、紅、黑色并行——用雙芯導線或雙根絞線連接的交流電路。
