如何輕松鑒別戶外LED顯示屏的亮度？戶外廣告屏亮度那些事兒

戶外LED顯示屏作為宣傳的媒介，在的我們生活中頻頻亮相，相對于戶外led顯示屏的維修鑒別資料的需求也隨之增多。下面我們就如何鑒別戶外led顯示屏的亮度做一番探討。首先，我們來了解一下什么是led顯示屏的亮度：

　　LED發光管的亮度是指發光體所發出光的強度，稱為光強，以MCD表示。LED屏發光亮度是一個綜合指數，它是指：所有LED模組在單位體積內的發光總和(光通量) 與在一定距離下的照度的綜合指標。

　　LED顯示屏亮度: 在給定方向上,每單位面積上的發光強度亮度的單位是cd/m2。

　　亮度與單位面積的LED數量、LED本身的亮度成正比。 LED的亮度與其驅動電流成正比, 但壽命與其電流的平方成反比，所以不能為了追求亮度過分提高驅動電流。在同等點密度下，LED顯示屏的亮度取決于所采用的LED晶片的材質、封裝形式和尺寸大小，晶片越大，亮度越高;反之,亮度越低。

led顯示屏亮度那些事兒

　　那么環境亮度對于屏體有哪些亮度要求呢?

　　一般亮度要求如下：

　　(1)室內LED顯示屏：>800CD/M2

　　(2)半室內LED顯示屏：>2000CD/M2

　　(3)戶外led顯示屏(坐南朝北)：>4000CD/M2

　　(4)戶外led顯示屏(坐北朝南)：>8000CD/M2

　　市場所售的LED發光管質量參差不齊，亮度多數不能保證，以次充好的現象欺騙消費者，多數人并沒有鑒別LED發光管亮度的能力，因此，商家說是多少亮度就是多少亮度。并且光憑肉眼看難以區分，那么要如何鑒定呢?

　　一、如何鑒別LED電子顯示屏的亮度

　　1、自己動手制作一個便于連接發光二極管的3V直流電源，最好用電池制作?？梢允褂脙晒?jié)紐扣電池，裝在一個小型的塑料管里并引出兩根探針作為正負極輸出，尾端用彈片直接做成一開關，使用時，正負探針對應接觸發光二極管的正負引腳，按住尾端的開關，發光管得電發光。

　　2、其次，用光敏電阻和數字萬用表組合成簡易測光裝置，把光敏電阻引出兩根細導線，直接連接在數字萬用表的兩表筆上，萬用表檔位放在20K位置(視光敏電阻而定，盡量使讀數精確)，注意，測出的數值實際是光敏電阻的阻值，所以，光照越亮該數值越小。

　　3、取一只LED發光二極管，用以上的3V直流電點亮，發光頭正對并緊貼住連接好的光敏電阻的感光面，此時，萬用表出現讀數，以此分辨LED的發光亮度。

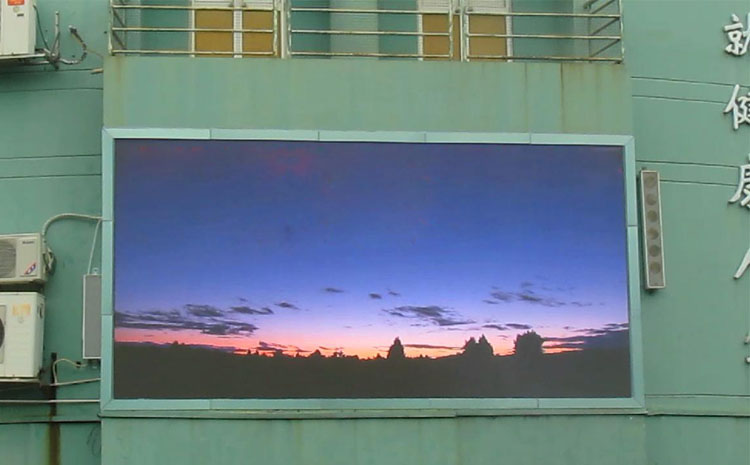

戶外led顯示屏亮度調節

　　二、亮度鑒別等級，是指人眼能夠分辨的圖像從最黑到最白之間的亮度等級。

　　LED電子顯示屏的灰度等級有的很高，可以達到256級甚至1024級。但是由于人眼對亮度的敏感性有限，并不能完全識別這些灰度等級。也就是說可能很多相鄰等級的灰度人眼看上去是一樣的。而且眼睛分辨能力每人各不相同。對于顯示屏，人眼識別的等級自然是越多越好，因?yàn)轱@示的圖像畢竟是給人看的。人眼能分辨的亮度等級越多，意味著顯示屏的色空間越大，顯示豐富色彩的潛力也就越大。亮度鑒別等級可以用專用的軟件來測試，一般顯示屏能夠達20級以上就算是比較好的等級了。

　　三、亮度及可視角度的要求：

　　室內全彩LED顯示屏的亮度要在800cd/m2以上，室外全彩屏的亮度要1500cd/m2以上，才能保證顯示屏的正常工作，否則會因?yàn)榱炼忍投床磺逅@示的圖像。亮度的大小主要由LED管芯的好壞決定?？梢暯嵌鹊拇笮≈苯記Q定的led顯示屏受眾的多少，故而越大越好。視角主要是由管芯封裝決定。

　　確定LED電子顯示屏的亮度是非常有必要的，目前的城市亮化的led顯示屏的亮度要求，或出新規定，LED屏的亮度過高，則會對附近的居民造成困擾。為了避免不良的反響，這就需要商家在定制和維護led顯示屏?xí)r需要具備相關的專業知識。

　　兩種控制LED亮度的方法:

　　一種是改變流過LED的電流，一般LED管允許連續工作電流在20毫安左右，除了紅色LED有飽和現象外，其他LED亮度基本上與流過的電流成比例;另一種方法是利用人眼的視覺惰性，用脈寬調制方法來實現灰度控制，也就是周期性改變光脈沖寬度(即占空比)，只要這個重復點亮的周期足夠短(即刷新頻率足夠高)，人眼是感覺不到發光象素在抖動。由于脈寬調制更適合于數字控制，所以在普遍采用微機來提供LED顯示內容的今天，幾乎所有的LED屏都是采用脈寬調制來控制灰度等級的。

led顯示屏亮度調節那些事兒

　　LED的控制系統通常由主控箱、掃描板和顯控裝置三大部分組成:

　　主控箱從計算機的顯示卡中獲取一屏象素的各色亮度數據，然后重新分配給若干塊掃描板，每塊掃描板負責控制LED屏上的若干行(列)，而每一行(列)上LED的顯控信號則用串行的方式傳送。目前有兩種串行傳送顯示控制信號的方式：一種是掃描板上集中控制各象素點灰度，掃描板將來自控制箱的各行象素的亮度值進行分解(即脈寬調制)，然后將各行LED的開通信號以脈沖形式(點亮為1，不亮為0)按行用串行方式傳輸?shù)较鄳?yīng)的LED上，控制其是否點亮。這種方式使用器件較少，但串行傳輸?shù)臄?shù)據量較大，因?yàn)樵谝粋€(gè)重復點亮的周期內，每個象素在16級灰度下需要16個脈沖，在256級灰度下需要256個脈沖，由于器件工作頻率限制，一般只能使LED屏做到16級灰度。

另一種方法是掃描板串行傳輸?shù)膬?nèi)容不是每個LED的開關信號而是一個8位二進制的亮度值。每個LED都有一個自己的脈寬調制器來控制點亮?xí)r間。這樣，在一個重復點亮的周期內，每個象素點在16級灰度下只需要4個脈沖，256級灰度下只需8個脈沖，大大降低了串行傳輸頻率。用這種分散控制LED灰度的方法可以很方便地實現256級灰度控制。
